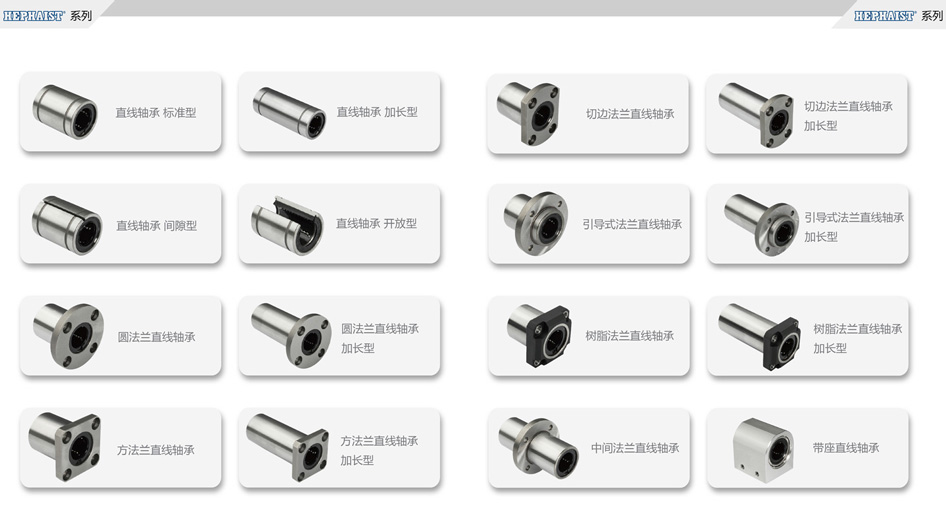

日本进口直线轴承HEPHAIST直线轴承的产品分类及介绍

直线轴承的介绍

直线轴承指内部装有可使滚动体（钢球）持续无限循环的保持架，借以实现直线运动、和光轴配套使用的一种轴承。直线轴承的摩擦系数低（动摩擦系数0.006以下），故作动时动力损失小、噪音低、温度不易上升。直线轴承可低阻力轻快运动，对节省能耗、高速化等方面做出了贡献。

各零部件的加工精度保证了直线轴承的最终高精度。但直线轴承和配套的光轴的间隙才是保证设备精度的最重要要素。合适的光轴和正确的安装才会有理想的间隙。HEPHAISTSEIKO可根据客户的需要调整间隙，和光轴配套后提供产品。

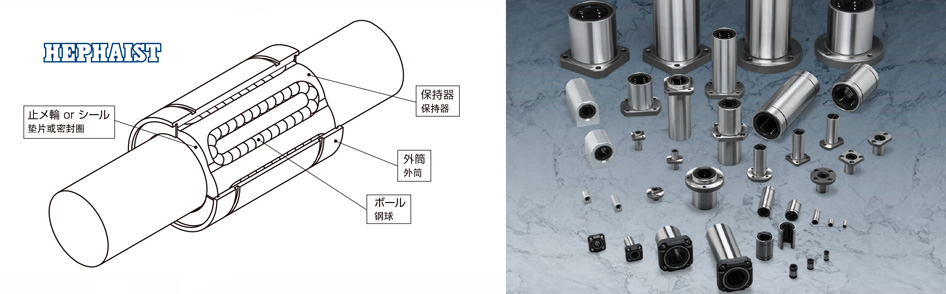

在轴承内部狭小的空间内根据型号不同设有4-6列钢球,支撑着外部强韧的外筒并承受各个方向的负荷的同时保证动作顺滑。

树脂保持架可最大限度抑制行走噪音，也保证了钢球的低摩擦循环。高品质材料的零部件、精密热处理和高精度加工的钢球、球道保证了长寿命。开发了冷锻的一体构造法兰直线轴承。和普通的钎焊、螺纹法兰直线轴承相比刚性、精度、稳定性高。使用时更耐冲击、抗震动。

基本额定静负荷

直线轴承负载运动时,外筒的滚动面与钢球会产生应力并持续相互作用,达到疲劳极限时轨道面以及钢球上会发生剥落。而直线轴承的寿命定义为,新产品到发生最初剥落为止的总行走距离。直线轴承负载时，当钢球与轨道面相互作用并产生的永久变形的总和与钢球直径发生0.01%的变形所需要负荷相当时所承受的载荷称作基本静定格载荷。一般来说，上述程度的变形不会对直线轴承的使用有任何影响。在接近静止状态的极低速条件下使用时，可以根据此基本额定静负荷计算出强度。

基本额定动负荷

是指以行程长度记的额定寿命为50km时所能承受的中心负荷，也就是说在此负荷作用下同一型号90%的轴承累计直线运动行程能达到或超过50km。通常用基本额定动负荷计算直线轴承的使用寿命。

根据直线轴承的型号不同钢球列数（球道数量）也分为4、5、6列。相同负载方向下，钢球列数不同则基本额定负荷不同。产品目录记载的额定负荷是主负载正对着一组钢球时的数值。

HEPHAIST直线轴承的安装注意事项

直线轴承配套的光轴硬度需要HRC58以上。若低于此硬度，基本额定动负荷和基本额定静负荷随之降低。

轴承座和光轴的推荐公差如下。直线轴承和光轴组合后的间隙一般为0～10微米。如要提高精度,较为理想的状态是将间隙设定在0～3微米。HEPHAIST提供直线轴承与光轴理想间隙的配套产品。

安装直线轴承时，应仅向外筒端面均匀施加压力慢慢插入。禁止使用硬物敲打，端面会有破损可能。安装到轴承座时力不可过大，有对直线轴承的内接圆直径造成变形的可能。避免用定位螺钉固定外筒，有对直线轴承的内接圆直径造成变形的可能。

2轴使用时，2轴应平行，若光轴之间的平行度不好,会作动不顺或精度下降以致于对直线轴承的寿命也会有不良影响。为了直线轴承作动的顺畅需调整两根光轴的平行度。

一根光轴上使用两个直线轴承时（包括1个轴承座内并排放入两个直线轴承等情况）需要防止两个直线轴承之间发生偏芯或轴芯的倾斜。如需对直线轴承施加弯矩负荷，1根光轴上需用2个或以上直线轴承，并加大各轴承之间的间距。将光轴插入直线轴承时,若光轴过于倾斜或者过于用力都会导致保持器变形或钢球脱落。因此组装时要将轴承与光轴的轴芯对准后再插入,若事先将光轴的端面磨圆后使用更好。

直线轴承因内部构造限制，不适于旋转使用。
