IKO滚珠花键MAG、LSAG结构特长及使用注意事项

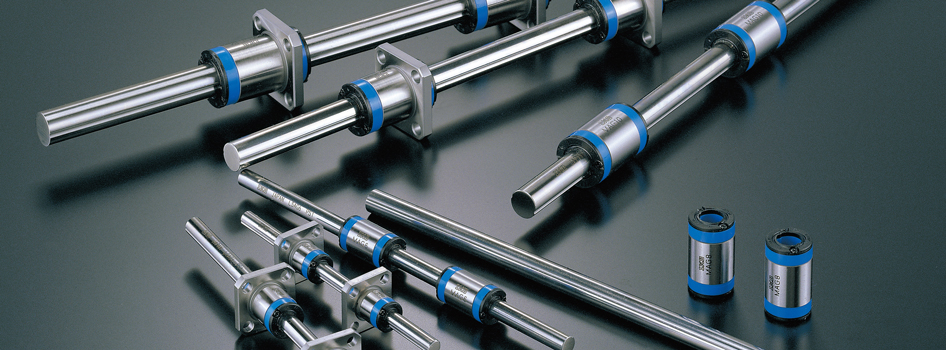

IKO滚珠花键是外筒或滑块在花键轴上进行直线运动的直线导向设备由于采用钢球在花键槽上滚动的构造，因此不但可承受径向负荷，还可承受旋转扭矩。最适用于在传递扭矩的同时进行直线运动的机构。IKO滚珠花键产品参数下载：IKO滚珠花键.pdf

结构紧凑而刚性高

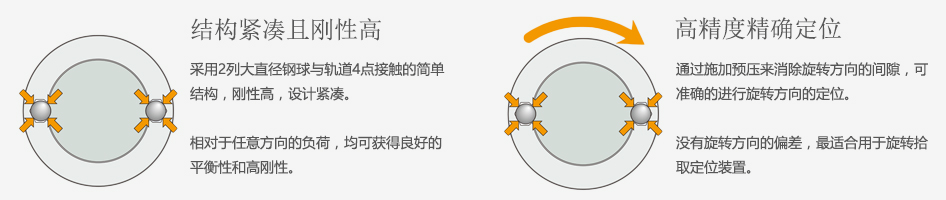

采用2列大直径钢球与轨道4点接触的简单结构，刚性高，设计紧凑。相对于任意方向的负荷，均可获得良好的平衡型和高刚性!能以高精度正确定位。通过施加预压，消除了旋转方向的间隙，可进行正确的旋转方向定位。没有旋转方向上的偏差!以较小的摩擦顺畅运动通过对钢球循环部进行彻底分析而进行了最佳设计，可承受高速运动、以较小的摩擦实现顺畅的直线运动。

高速耐久性与免维护性

滚珠花键G外筒的钢球循环通道中内置有润滑部件C-Lube自润滑管，实现了长期免维护。由于C-Lube自润滑管内的润滑油能长期保持润滑性能，从而减少了烦琐的润滑管理工时，通过废除加油机构，可降低整个系统的成本。丰富的产品群产品形式丰富、规格齐全，花键轴宽度仅2mm的超微型规格、方块型以及有限行程型等一应俱全，可根据用途自由选择。

自由组合规格基于IKO独有的高加工技术，通过对外筒、滑块和花键轴进行严格的尺寸管理，实现了其它产品无与伦比的高互换水准。外筒或滑块及花键轴为单件，可自由选择不同的搭配，仅在需要时订购所需数量的必要部件。由于是2列4点接触的简单结构，加工误差及精度测量误差小，各轨道可维持管理较高的尺寸精度。精度等级设定为普通级和高级2个等级，也能适应需要高行走精度的用途。

由于充分发挥了简单结构的特长，高精度尺寸管理，实现了设有预压的滑块之间的互换性。能够支持要求更高1级刚性时的使用。通过将自由组合规格的滚珠花键G的外筒更换为C-Lube自润滑滚珠花键G的外筒，可在不变更花键轴设计的前提下实现免维护。只需更换外筒即可，可实现产品的免维护!

使用注意事项

MAG系列、LSAG系列中封入了添加极压添加剂的锂皂基润滑脂(AlvaniaEP润滑脂2[昭和壳牌石油株式会社])。MAG系列在钢球循环部内置有C-Lube自润滑部件，可以延长润滑剂的补给间隔，大幅度减少加注润滑脂等的维护工时。大小尺寸为2的系列没有油孔，因此加注润滑脂时请将润滑脂直接涂抹于花键轴的轨道部分。

MAG系列、LSAG系列的外筒虽然已经标准配备了特殊橡胶密封垫片来防尘，但大量垃圾或灰尘浮游时，或诸如切屑、沙尘等较大的异物粘附在花键轴上时，彻底防尘非常困难，因此推荐在直线运动部分安装防护盖进行防尘。此外，大小尺寸为2、3、4的系列不附带密封垫片。



外筒的配合外筒和轴承座孔的配合，一般采用中间配合(J7)。对精度及刚性要求不高时，也可使用间隙配合(H7)。

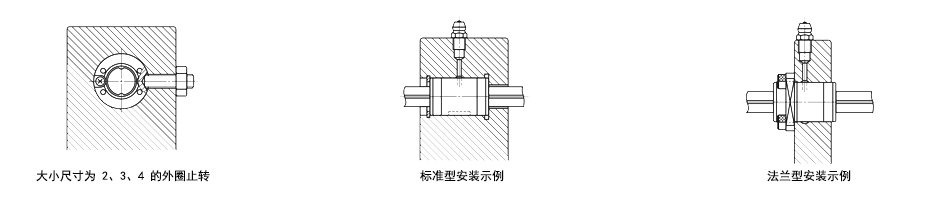

一般安装结构外筒安装例如上图所示。对大小尺寸为2、3、4的系列的外筒进行止转时，利用设在外筒上的锪锥孔，大小尺寸为2的系列使用M1.2～M1.6的螺丝、大小尺寸为3的系列使用M1.6～2的螺丝、大小尺寸为4的系列使用M2～M2.5的螺丝止转。使用时请避免因螺丝而使外筒变形。

使几个外筒靠近后使用时几个外筒紧贴使用时，根据机械、装置等的安装面及安装基准面的精度，可能会造成实际负荷超过计算的负荷值。此时必须将负载负荷估算得大于计算值。

1根花键轴使用2个以上的外筒、使用2根以上的键固定外筒旋转方向时，应将外筒的键槽位置对齐后交付。花键轴轴端部的追加加工花键轴的表面通过高频淬火进行了硬化处理。追加加工轴端部时，轴端加工部的最大直径请勿超过尺寸表的d1。

工作温度 MAG系列的最高工作温度为80℃。LSAG系列的最高工作温度为120℃，连续使用时的最高工作温度为100℃。LSAG系列的特别配置中指定附带C-Lube自润滑部件(辅助标记/Q)时，最高工作温度为80℃。

几套同时安装时自由组合规格时，请将带有相同互换性标记("S1"或“S2”)的外筒和花键轴安装在一起。使用非互换性规格的产品时，请勿改变交货时外筒和花键轴的搭配。
 外筒和花键轴的组装将外筒组装到花键轴上时，请正确对准外筒和花键轴的槽，平行、轻轻地移动外筒。如果胡乱操作，可能会导致密封垫片损伤或钢球脱落等问题。此外，非互换性规格产品的外筒和花键轴上IKO标记的方向一致时才能获得最佳精度。因此，组装时必须注意不可改变组装方向。将外筒压入轴承座中时，应使用压入夹具，通过冲压机等正确安装。
