IKO车削滚针轴承介绍及使用注意事项

附带保持架的滚针轴承

此款轴承在附带凸缘的外圈上搭配独特的轻量刚性保持架和针状滚子，旋转中由保持架对针状滚子正确导向，获得最佳负荷分布。

公制系列有ISO标准的NA48、NA49系列和符合 国际尺寸系列的NA69、TAFI系列，以及日本国内通用的重负荷用TRI系列。TAFI系列是与冲压外圈型滚 针轴承同等程度的具有小截面高度的轻负荷用轴承。英制系列的BRI系列是符合美国ANSI标准规格的轴承。

无内圈

此款轴承如第48页上的轴及轴承座的设计所示，通过将轴进行热处理和磨削精加工后搭配，可选择所需 要的径向间隙。不会因与内圈搭配而影响尺寸精度，旋转精度高，同时内圈厚度部分使轴径增大，因而刚性也大。

附带内圈

此款轴承在无法对轴进行热处理和磨削加工时使用。内外圈可分离，而且内圈轨道面的两端有微小的开 槽，易于安装。TRI和BRI的内圈宽度尺寸比外圈宽度尺寸宽。因运行中的热膨胀或安装误差，内圈或外圈会按轴向移动，有时整个滚子都不接触，故请注意尺寸表中的容许轴向移动量S的值。

密封型

此款轴承的NA49、NA69系列和BRI系列两侧或单侧装有密封垫片。特殊合成橡胶的密封垫片具有出色 的防尘和防止润滑脂泄漏的作用。

导向滚子轴承

此款轴承为满滚子，由外圈轨道中央部的导向滑轨 和锤形滚子导向槽正确导向。因此，满滚子轴承的缺 点── 歪斜(滚子相对于正规自转轴的倾斜度)少，旋转 精度良好。尤其适合用于重负荷、冲击负荷及摆动负荷 等。 此款轴承有公制系列和英制系列，两种系列都有无 内圈和附带内圈的型号。附带内圈的轴承的内圈宽度尺 寸比外圈宽度尺寸宽。 英制系列的GBRI系列有两侧密封垫片和单侧密封 垫片的密封型。

润滑

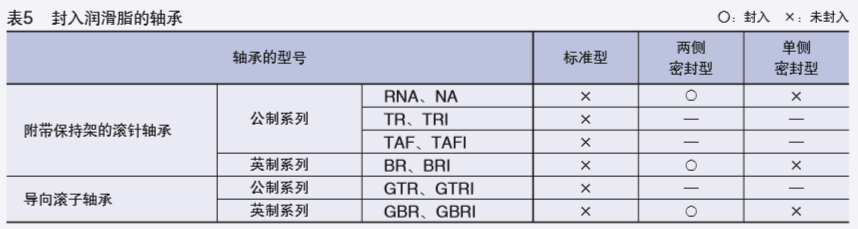

封入润滑脂的轴承如表5所示。封入的润滑脂为昭和壳牌石油株式会社的爱万利润滑脂S2。对没有封入润滑脂的轴承，请进行适当的润滑后使用，如果不加油，会增加滑动接触面的磨损，缩短使用寿命。

油孔

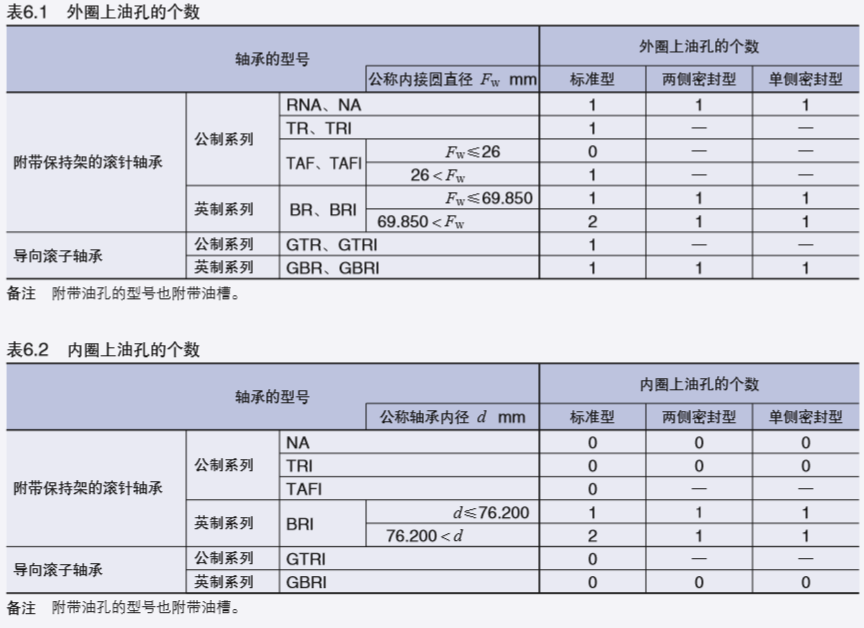

外圈上油孔的个数如表6.1所示，内圈上油孔的个数如表6.2所示。

无油孔的型号如需在外圈上附带油孔，订货时请在公称型号的间隙标记前注明“-OH”，如需附带油孔 和油槽请注明“-OG”。 　　例　TAFI203216-OH C2P6
